本文是一篇软件工程论文，本文的主要研究内容聚焦于为微服务架构设计一套建模语言和可视化工具，并在此基础上探索架构分析方法。通过对现有建模方法的改进与拓展，本文提出的建模语言不仅能够直观地描述微服务的静态架构，还能够表达服务之间的动态交互和流量策略。
第一章绪论
1.1研究背景及意义
在当下企业运营环境里，业务需求展现出高度的复杂性、多样性与动态性特质，传统单体架构面对这类复杂业务时，逐渐显露出诸多局限之处。相较于传统单体架构，微服务架构通过将系统拆解为多个相互独立的服务单元，实现了不同技术栈的并行运用，从而能够更为有效地契合复杂业务需求。
微服务架构因其灵活性、可扩展性和易维护性，逐渐成为企业系统开发领域的主流选择。微服务架构在展现出诸多优势的同时，在设计与开发过程中所涉及的复杂性也衍生出了一系列问题。一方面，架构设计师需处理大量服务的依赖关系与交互模式，而当下缺乏统一的建模语言支持，导致架构描述依赖个人经验或团队惯例。这种描述方法的不一致性不仅增加了沟通成本和设计周期，还可能在后续开发中因难以理解现有设计而延误项目进度。另一方面，在微服务系统开发过程中，需求的频繁变更以及架构的持续调整极易导致设计模型过时以及潜在错误的产生[1]。开发后期发现系统不符合需求的情况是造成高昂修改成本的重要原因[2]。特别是微服务架构所具有的分布式特性，使得维护集中化设计变得更加困难[3]。基于建模语言的架构质量评估，可有效量化非功能性需求，能够挖掘架构潜在的薄弱环节，进而有针对性地进行优化，从而显著提升架构的可靠性。因此，如何通过建模语言精准描述微服务架构的静态结构与动态交互，确保设计透明和易于理解，并支持基于模型的架构质量分析，是当前面临的重要问题。
软件工程硕士论文怎么写
.................
1.2国内外研究现状
1.2.1架构设计建模
架构设计建模是架构师描述、分析、验证和沟通软件架构的有效手段。Eden等人指出，体系结构、设计与实现之间的差异不仅是定量的，更具有定性特征[4]。学术界内的研究人员设计框架模型以帮助系统开发。Calvary团队结合主流软件工程的概念与实践，对单用户和多用户系统的体系结构模型进行比较分析，提出了适用于多用户系统的软件架构框架PAC*（Presentation，Abstraction，Control）[5]。Bucchiarone等人提出了游戏化设计框架（Gamification Design Framework，GDF），系统性地定义游戏化应用程序的设计流程[6]。Rocco等人开发了一款基于云的反射建模软件jjodel，用于优化模型驱动平台的生成、编译与部署过程，支持对结构与行为的推理[7]。Gauthier团队研发的EasyMOD工具，为系统工程师提供了支持关键和复杂系统模型编写与审查的高效解决方案[8]。
1.2.2微服务架构建模
现如今，许多企业正在将其项目转向微服务架构。邓文俊等人系统梳理并总结了当前微服务软件开发的方法，涵盖需求分析、设计与实现、测试以及重构的各个环节，深入探讨了相关工具和实践，并指出该领域的未来研究方向[9]。Rademacher等人从模型驱动开发（Model-Driven Development，MDD）的角度，针对微服务架构建模的三大难点提出了解决方案[10]：一是领域模型缺乏对服务接口内容和调用方式的明确规定，难以推导出具体接口操作；二是领域模型未包含微服务架构的基础设施组件，如资源调配和服务部署；三是跨分布式、自主微服务团队的领域建模难以规范。为此提出以下应对措施：通过中间模型将领域模型转化为微服务接口和部署的具体模型；对领域建模施加约束以降低非正式性；引入建模策略，规范分布式团队的领域建模访问与更改。
.........................
第二章相关理论概述
2.1架构
2.1.1软件架构
软件架构是指软件系统的基本结构或组织方式，它描述了软件系统中各个组件之间的关系、功能划分、通信方式等重要方面。软件架构在软件开发过程中起着关键性的作用，它为系统的设计、实现、部署和维护提供了指导和基础。
软件架构通常包括组件和模块、架构风格、通信方式、数据管理和性能以及质量属性。组件和模块指系统中的各个组成部分以及它们之间的关系和依赖。这些组件和模块可以是软件模块、类、函数、服务等。架构风格则是指软件系统的整体结构和设计原则，如分层架构、客户端-服务器架构、面向服务架构和微服务架构等。通信方式指系统中组件之间的通信方式和协议。数据管理是指系统中的数据组织、存储和访问方式。
2.1.2云原生
云原生（Cloud Native）是一种软件开发和部署方法论，旨在利用云计算环境的优势，构建和运行可扩展、弹性、高可用的应用程序。云原生的核心特点包括容器化、微服务架构、动态编排、自动化和持续交付。这些特性使得云原生应用能够更好地适应云环境的特性和需求。
云原生应用程序通常使用容器技术（如Docker）进行打包和部署。容器提供一种轻量级、可移植的运行环境，使应用能够在不同的云平台和部署环境中快速部署和运行。云原生应用程序采用微服务架构，每个微服务可以独立开发、部署和扩展，从而增强应用的灵活性和可维护性。此外，云原生应用程序能够根据需求动态调整资源分配，以适应系统负载的变化。借助自动化的资源调度和容器编排工具（如Kubernetes），云原生应用能够实现自动扩展、负载均衡和故障恢复等功能。同时，云原生还提倡自动化部署、测试和运维，旨在减少人工干预和手动操作。自动化不仅提升了系统的效率、可靠性和安全性，还能降低人力成本并简化管理复杂度。通过持续集成和持续交付（CI/CD）流程，云原生应用实现了自动化的构建、测试和部署，确保了快速、可靠的软件交付。
..............................
2.2微服务流量策略
微服务流量策略是指在微服务架构中用于管理和控制流量的一系列策略和技术，旨在确保系统的稳定性、可靠性和性能，并满足用户需求和业务目标。微服务流量策略主要包含负载均衡策略、流量控制策略、容错处理策略、版本管理策略和动态路由策略。
1．负载均衡策略是指在微服务架构中，对于传入的请求流量如何进行分配和调度，以确保各个服务实例能够均衡地处理请求，提高系统的性能、可用性和稳定性。常见的负载均衡策略有轮询策略、加权轮询、随机策略、最少连接策略和IP哈希策略等。
2．流量控制策略是一种用于管理和调节系统中流入和流出的数据流量的方法，是一种重要的系统管理方法，可以帮助系统有效地管理和调节流入和流出的数据流量，保护系统免受过载和性能问题的影响，从而提高系统的稳定性和可靠性。
3．容错处理策略是一种用于保障系统在面对各种故障和异常情况下仍能正常运行的技术手段和方法。容错处理策略主要包括异常处理机制、事务管理、备份和恢复、冗余与复制和故障转移与重试等方式。
4．版本管理策略是指在软件开发过程中对软件版本进行管理和控制的方法和规则。它包括了版本的发布、更新、回滚和升级等操作，以确保软件的稳定性、可靠性和可维护性。
5．动态路由策略是一种用于在计算机网络中动态选择数据包传输路径的策略。在动态路由中，路由器或交换机根据当前网络的状态和拓扑结构动态地选择最佳路径来转发数据包，以实现负载均衡、故障恢复和网络优化等目标。
....................
第三章 MSArch 中的微服务架构静态建模 ....................... 13
3.1 静态架构模型 ...................................... 13
3.1.1 总体架构模型 ................................. 13
3.1.2 微服务模型 ...................................... 14
第四章 MSArch 中的动态交互建模及架构分析 ................... 31
4.1 动态交互模型 .................... 31
4.1.1 元模型 ........................................ 31
4.1.2 图符 .................................. 34
第五章 可视化工具 MSArchT 的设计与实现 ...................... 45
5.1 需求分析 ................................. 45
5.1.1 用户角色与使用场景分析 ...................... 45

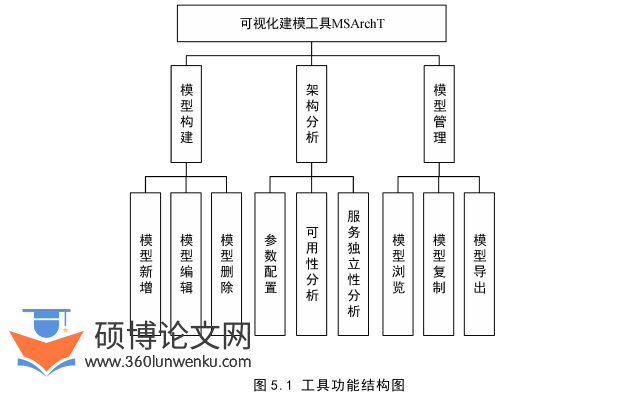

5.1.2 核心功能分析 ......................................... 46
第五章可视化工具MSArchT的设计与实现
5.1需求分析
5.1.1用户角色与使用场景分析
1．微服务架构师
在架构设计的初始阶段，架构师运用可视化建模工具进行微服务架构的顶层规划。他们借助工具创建微服务的初步布局，确定各个服务的职责划分与交互关系，定义核心业务流程和数据流向。例如，架构师可依据业务需求将系统划分为用户服务、订单服务、库存服务等关键微服务，并在模型中精心设计它们之间的调用顺序和数据传递方式，同时充分考量系统的性能、可扩展性和安全性等非功能需求，对服务的分布和通信进行优化。在架构演进的进程中，架构师借助工具深入剖析现有架构的瓶颈与不足之处，提出切实可行的改进方案并在模型上进行严谨的验证和精细的调整。例如，当系统面临性能压力时，架构师能够通过模型评估增加服务实例数量或引入缓存机制对架构所产生的影响，并与团队成员展开深入的沟通讨论，最终确定最为适宜的优化策略。
2．开发人员
开发人员在详细设计与编码实施阶段高度依赖建模工具。他们依据架构师构建的模型深入洞察每个微服务的接口定义和内部结构，进而开展具体的代码编写工作。例如，开发人员可以从模型中直接获取服务接口的参数和返回值类型，据此生成相应的代码框架，从而有效减少手工编写代码的工作量并降低错误率。在开发进程中，开发人员还能够利用工具对自身负责的微服务进行局部建模和测试，验证代码与架构设计的一致性。例如，在实现一项新的服务功能时，开发人员可以在模型中添加相关的业务逻辑元素，并模拟与其他服务的交互过程，提前察觉潜在的接口不匹配或逻辑错误问题。
软件工程论文参考
..........................
结论
微服务架构是一种创新的软件架构设计风格，通过将复杂的软件系统分解为一组小型、自治的服务，提高了系统的灵活性、可伸缩性和可维护性。每个服务均围绕特定的业务功能进行构建和部署。与传统的单体应用架构相比，微服务架构能够更高效地应对复杂业务场景和动态需求。然而，其高度的分散性和复杂性也带来了描述和分析方面的诸多挑战。
本文的主要研究内容聚焦于为微服务架构设计一套建模语言和可视化工具，并在此基础上探索架构分析方法。通过对现有建模方法的改进与拓展，本文提出的建模语言不仅能够直观地描述微服务的静态架构，还能够表达服务之间的动态交互和流量策略。具体研究成果如下：
（1）提出了微服务静态架构的建模表示方法。本文在UML和SoaML的基础上进行了扩展，设计出一种适用于微服务架构的静态建模语言。该方法学习成本低，尤其适合已有建模经验的开发人员使用。其核心功能包括描述微服务系统的整体架构、微服务的内部组成以及微服务之间的交互合约。通过案例验证，该静态建模语言具有较低的复杂性和较强的表达能力，为开发人员提供了有效的建模方法。
（2）提出了描述微服务之间动态交互和流量策略的建模方法。本文拓展UML的元模型，设计了一种能够直观表示微服务之间交互行为和流量策略的建模语言。通过案例研究和实验分析，该方法在描述微服务交互行为以及流量策略时，表现出较高的适用性、可用性、可靠性和较强的表达能力，为动态场景下的架构分析提供了有力支持。
（3）提出了基于MSArch建模语言的架构分析方法。该方法为微服务架构设计阶段的质量属性评估提供了量化工具，有利于开发团队在设计早期发现潜在问题并优化架构设计。
（4）开发了可视化建模工具MSArchT。本文基于EMF和Sirius工具开发了一款MSArch建模语言的可视化建模工具MSArchT，方便开发人员直观、高效地构建微服务架构。
